Болты DIN
Болт с шестигранной головкой DIN 933 (соответствует ГОСТам 7798-7805 и ISO 4017)
|
D - размер |
Р - шаг резьбы, мм |
S - размер под ключ,мм |
К - высота головки, мм |
Е - диаметр опис. окружности, мм |
|
М6 |
1 |
10 |
4 |
11,1 |
|
М8 |
1,25 |
13 |
5,3 |
14,4 |
|
М10 |
1,5 |
17 |
6,4 |
18,9 |
|
М12 |
1,75 |
19 |
7,5 |
21,9 |
|
М14 |
2 |
22 |
8,8 |
24,5 |
|
М16 |
2 |
24 |
10 |
26,8 |
|
М20 |
2,5 |
30 |
12,5 |
33,5 |
Болт с шестигранной головкой DIN 931
|
D - размер |
Р - шаг резьбы, мм |
S - размер под ключ,мм |
К - высота головки, мм |
Е - диаметр опис. окружности, мм |
|
М6 |
1 |
10 |
4 |
11,1 |
|
М8 |
1,25 |
13 |
5,3 |
14,4 |
|
М10 |
1,5 |
17 |
6,4 |
18,9 |
|
М12 |
1,75 |
19 |
7,5 |
21,9 |
|
М14 |
2 |
22 |
8,8 |
24,5 |
|
М16 |
2 |
24 |
10 |
26,8 |
|
М20 |
2,5 |
30 |
12,5 |
33,5 |

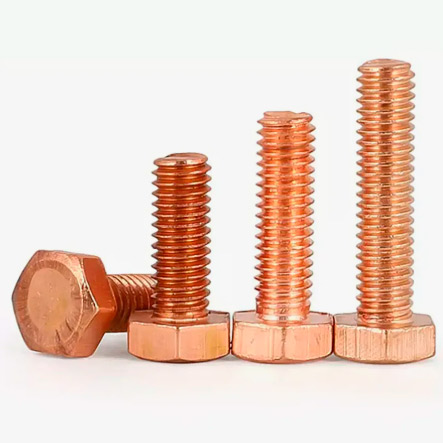

Болт - это крепежный элемент, предназначенный для скрепеления разъемных частей агрегатов и сооружений, изготовленный в виде металлического стержня с резьбой, и имеющий головку. Резьба нарезается либо на всю длину стержня болта, либо частично (т.н. болты с неполной резьбой). Различают болты с стандартной резьбой, редкой и мелкой. Головка болта обычно исполняется ввиде шестигранника. Бывают и разновидности. Головки отличаются по размерам (стандартные, уменьшенные, низкие и т.д.). Изготавливают болты обычно из стали. Для предотвращения коррозии болты подвергают гальванической обработке (горячее и холодное цинкование, лужение, омеднение, geomet). Болы могут различаться также по классу прочности - обычные и высокрочные. Помимо стали болты могут изготавливаться из нержавеющей стали (их часто применяют в пищевой промышленности), латуни (применяются в элеткротехнике), меди, алюминие (последние могут помимо производственных целей производится с чисто декоративными целями).
