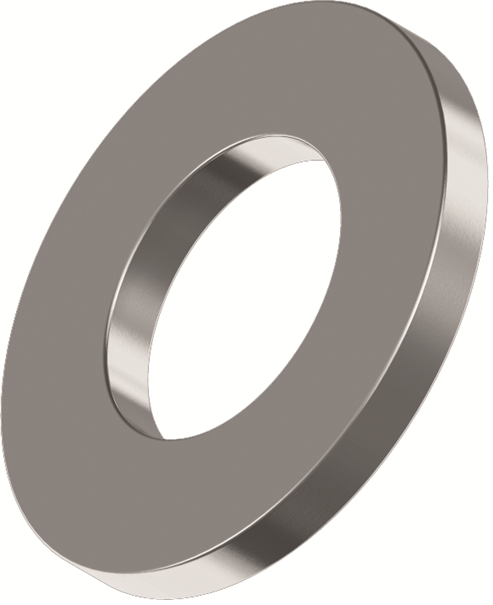

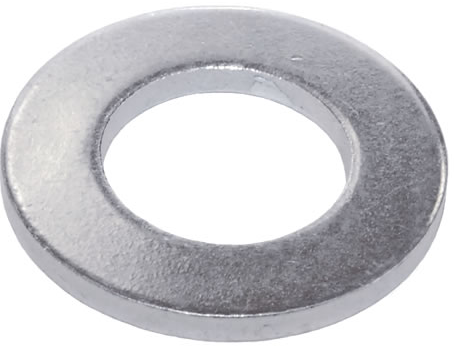

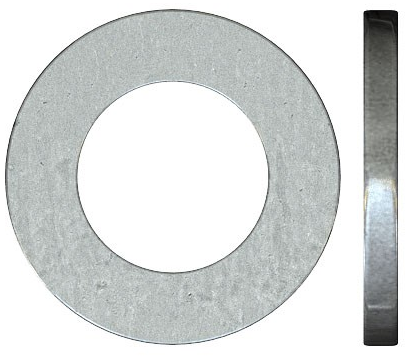

DIN 125 А шайба плоская без фаски
|

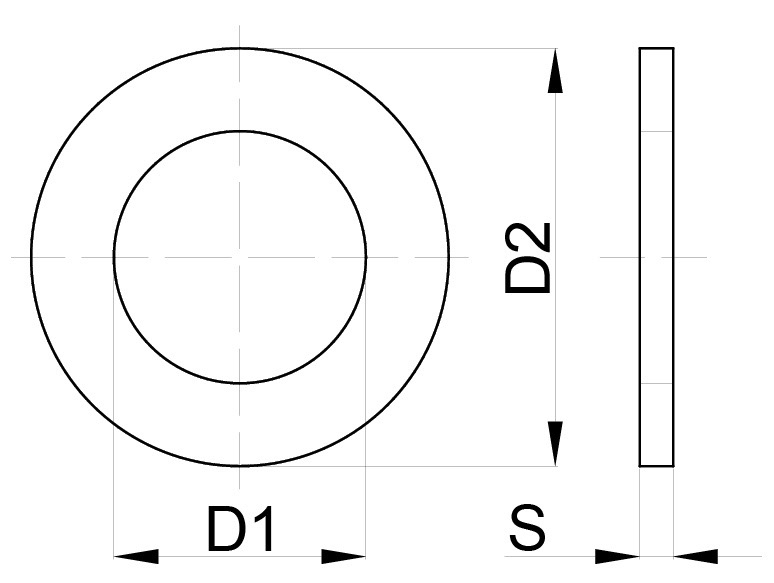

означение |
d внутренний диаметр, мм |
D внешний диаметр, мм |
S толщина, мм |
Вес 1000 шт., кг |
||||
|
min |
max |
min |
max |
min |
номин. |
max |
||
| M6 | 6,40 | 6,62 | 11,57 | 12,00 | 1,40 | 1,60 | 1,80 | 1,02 |
| M8 | 8,40 | 8,62 | 15,57 | 16,00 | 1,40 | 1,60 | 1,80 | 1,83 |
| M10 | 10,50 | 10,77 | 19,48 | 20,00 | 1,80 | 2,00 | 2,20 | 3,57 |
| M12 | 13,00 | 12,27 | 23,48 | 24,00 | 2,30 | 2,50 | 2,70 | 6,27 |
| M14 | 15,00 | 15,27 | 27,48 | 28,00 | 2,30 | 2,50 | 2,70 | 8,62 |
| M16 | 17,00 | 17,27 | 29,48 | 30,00 | 2,70 | 3,00 | 3,30 | 11,30 |
| M18 | 19,00 | 19,23 | 33,38 | 34,00 | 2,70 | 3,00 | 3,30 | 14,70 |
| M20 | 21,00 | 21,33 | 36,38 | 37,00 | 2,70 | 3,00 | 3,30 | 17,20 |
| M22 | 23,00 | 23,33 | 38,38 | 39,00 | 2,70 | 3,00 | 3,30 | 18,30 |
| M24 | 25,00 | 25,33 | 43,38 | 44,00 | 3,70 | 4,00 | 4,30 | 32,30 |
Шайба DIN 125 A (шайба плоская с точностью А с классом точности выше 300HV для шестигранных болтов и шестигранных гаек. Данные шайбы используются совместно с соответствующими размерами винтов, болтов, саморезов для увеличения площади поверхости давления на изделие. Шайбы также препятствуют провалу головок болтов, винтов, шайб, саморезов и др. крепежа внутрь поверхности изделия. Шайбы по DIN 125 производятся от М1,7 до М37. Они могут изготавливатся из стали, нержавеющей стали, латуни. Также шайбы могут изготавливаться из алюминия и полиамида. Обычная сталь может покрываться цинкованием. Шайбы плоские являются одним из самых распространенных видов крепежа. Они используются в машиностроеннии, строительстве, приборостроении, автопромышленности и практически во всех других отраслях экономики. Шайба плоская представляет собой обычный круглый диск с внутренним отверстием под соответствующую резьбу. Шайба плоская DIN 125 является аналогом шайбы плоской по ГОСТ 11371-78.
