DIN 985 Гайка c нейлоновым кольцом (М3-М20) самоконтрящаяся
ДИН 985 Технические характеристики

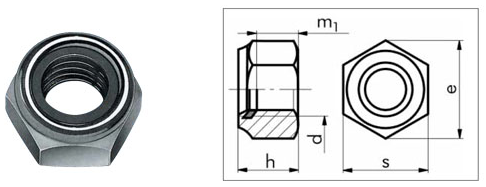

Размеры шестигранных самоконтрящихся (самостопорящихся) гаек DIN 985, оцинкованная сталь 8 в мм:
| d | h | m | s |
| M3 | 4.0 | 2.4 | 5.5 |
| M4 | 5.0 | 2.9 | 7.0 |
| M5 | 5.0 | 3.2 | 8.0 |
| M6 | 6.0 | 4.0 | 10.0 |
| M8 | 8.0 | 5.5 | 13.0 |
| M8x1 | 13.0 | 4.4 | 13.0 |
| M10 | 10.0 | 6.5 | 17.0 |
| M10x1.25 | 10.0 | 5.5 | 17.0 |
| M12 | 12.0 | 8.0 | 19.0 |
| M12x1.25 | 12.0 | 6.6 | 19.0 |
| M14 | 14.0 | 9.5 | 22.0 |
| M14x1.5 | 14.0 | 7.7 | 22.0 |
| M16 | 16.0 | 10.5 | 24.0 |
| M16x1.5 | 16.0 | 8.8 | 24.0 |
| M18 | 18.5 | 13.0 | 27.0 |
| M18x1.5 | 18.5 | 9.9 | 27.0 |
| M20 | 20.0 | 14.0 | 30.0 |
| M20x1.5 | 20.0 | 11.0 | 30.0 |
| M22 | 22.0 | 15.0 | 32.0 |
| M24 | 24.0 | 15.0 | 36.0 |
| M24x1.5 | 24.0 | 13.2 | 36.0 |
Гайка DIN 985 низкая самоконтрящаяся со стопорным кольцом. Данная гайка имеет шестигранную форму и внутреннюю метрическую резьбу. Гайки по DIN 985 используются в строительстве, машиностроении, приборостроении, на различных промышленных производствах, при сборке и монтаже металлических конструкций. Как правило, данные гайки используются совместно с болтами, шпильками, винтами соответствующих размеров. Данные гайки часто применяют в соединениях, подверженных вибрации, а также если есть необходимость в герметичности соединений. Гайка имеет внутри нейлоновое кольцо, которое предотвращает ее самопроизвольное отвинчивание. Данные гайки нежелательно многократно откручивать и прикручивать снова, т.к. нейлоновое кольцо со временем теряет упругость. Самоконтрящиеся гайки производят из стали классом прочности 8 или 10, а также из нержавеющей стали А42 и А4. Гайки из обычной стали имеют цинковое покрытие.
